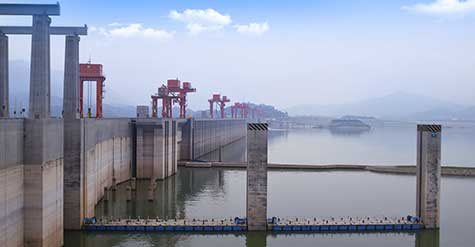

该系统由透雾摄像机、长焦距日夜型电动变焦镜头、红外热像仪和数字微波传输系统等组成。摄像机能全幅监控几千米宽的江/海面，上下最远监控距离可达20公里，航道管理人员坐在办公室通过现场画面传输，在计算机上就可以直观地看到桥区航道内船舶航行的情况。

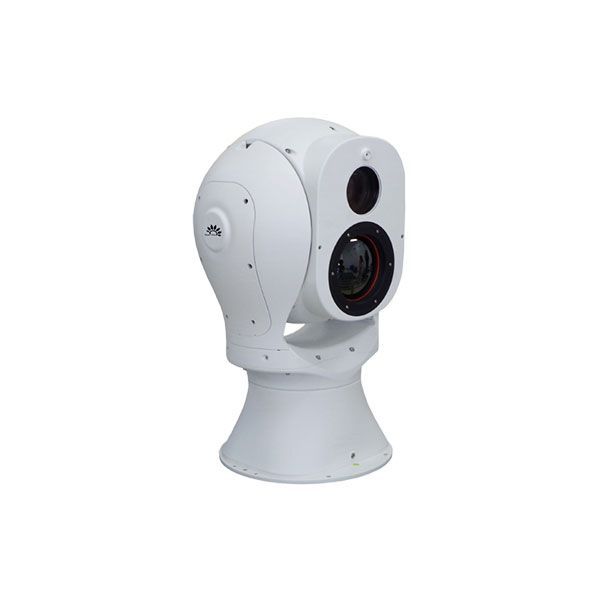

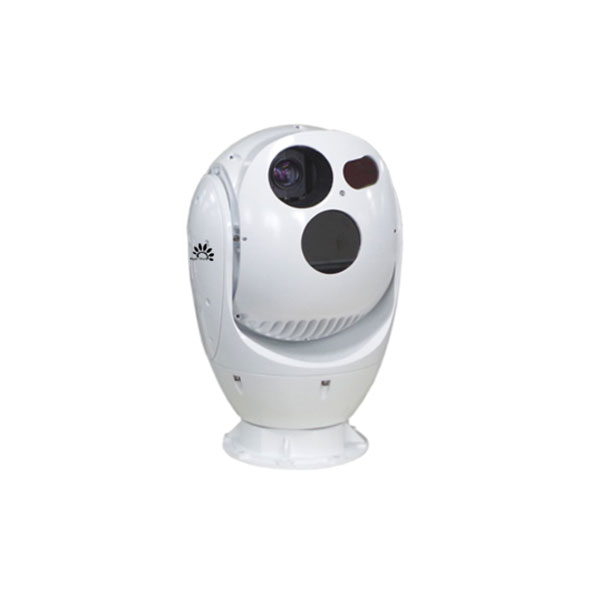

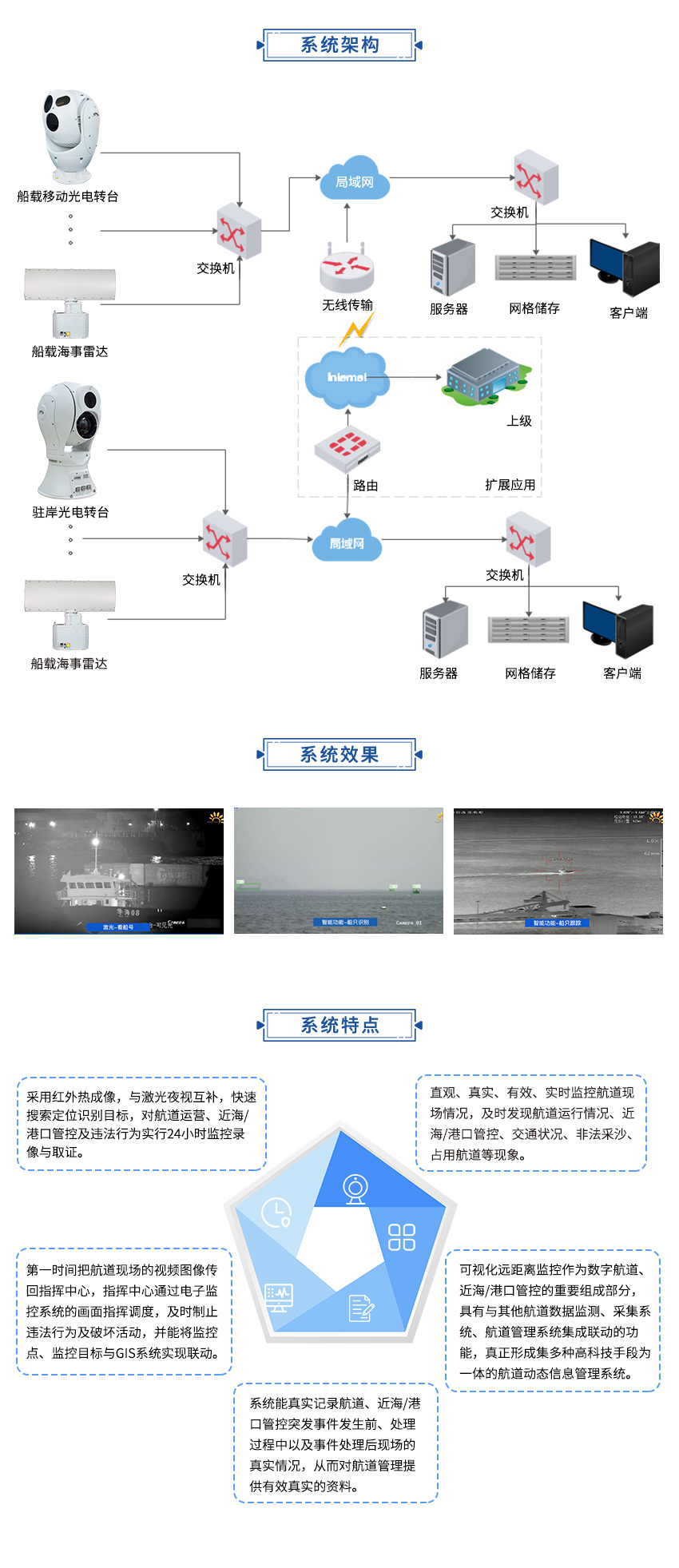

系统主要由安装于航道的视频采集摄像系统、传输系统和安装于指挥中心的显控设备三部分组成，传输系统采用光缆或其它通讯方式。前端采集摄像系统由高性能可见光摄像传感器、近红外激光照明器、转台护罩一体化等系统组成。星光级超低照度摄像传感器由三可变长焦镜头和高性能彩色黑白转换红外摄像机组成。 转台护罩一体化：由重载变速转台及解码器搭配一体化三视窗防护罩组成。红外激光照明器：由近红外激光光源、电源控制系统及光束控制机构组成。传输部分包括：传输介质光缆、光电转换、网络编码设备等。室内显控设备包括高性能视频流服务器、三维操控键盘(带操控杆)，视频存储处理设备，以及液晶显示屏，数字矩阵切换，电视墙或大屏幕显示系统。
